碳纤维加固技术实用案例 |
发布时间:2022-10-13 15:46 | 浏览次数: |
与传统混凝土加固技术相比,碳纤维加固技术具有强度高、质蚤轻、空间省、工期短、成本低、耐久性好、施工方便、不影响美观等多方面上风。目前该技术已广泛应用到工业及民用建筑的维修加固中,得到了写意的结果,取得了较好的经济效益和社会效益。
中国某门生公窝建于上世纪90年代,房屋结构为砖混结构,现浇团体式钢筋混凝土楼板,该公窝卫生间包括洗手间和厕所,开间尺寸同为3300mm×5800mm,层高3200mm。二层西侧公共卫生间出现顶棚渗漏、混凝土开裂、钢筋锈蚀等征象。

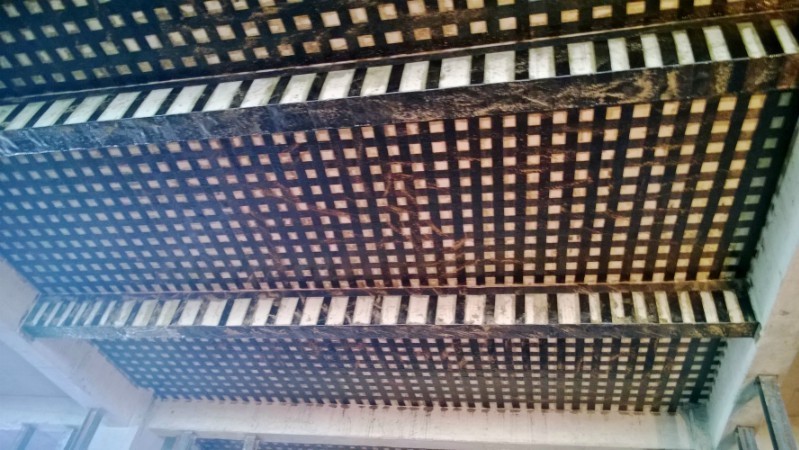

经踏勘现场后初步分析,因为施工时混凝土珍爱层较薄、地面防水质量不达标,导致室内顶栩存在不同程度的渗漏,混凝土珍爱层最微弱处的钢筋,在尿液、地面积水和氧气的作用下使钢筋外观生成的钝化膜遭到破坏,发生铁电离的阳极反应和溶液态氧还原的阴极反应。 施工工艺 (1)施工预备。①封闭停用该卫生间,开窗晾晒使板内积水尽快蒸发;②卸除洗手间内不锈钢洗手槽、厕所内蹲坑水磨石隔断等荷载;③组织设计人员、施工队伍进行技术交底,拟定施工技术方案和施工计划;④对碳纤维片材、配套胶粘剂、施工机具等一次进场到位。 (2)下层处理及碳纤维布施工工艺。①凿除顶棚外观的粉刷层至混凝土下层;②消灭混凝土下层的污物,并打磨至坚实下层,对锈蚀钢筋进行除锈抛光;③板底架设模板并挂钢丝网,楼板开孔自板顶采用灌浆料对漏筋、基面不平整部位进行弥补,确保钢筋珍爱层为2omm;④.灌浆料达到设计强度后,将外观打磨平整,除去表层浮浆、油污等杂质,对不平整部位进行打磨和修复处理,保持基面干净、干燥;⑤按胶粘剂生产厂家提供的工艺条件配制底胶,用滚筒刷将底胶均匀涂抹于板底,待外观指触干燥后进人下一工序;⑥按要求配制修补胶,补平外观凹陷部位,外观指触干燥后进人下一工序;⑦要求配制结构胶粘剂,均匀涂抹于粘贴部位,将碳纤维布用手轻压贴于需粘贴部位,并用滚筒顺纤维方向多次滚压,挤出气泡,使胶液充分浸透碳纤维布,滚压时不要损伤碳纤维布;⑧在最后一层碳纤维布的外观均匀涂抹结构胶粘剂,干燥后进人下一步工序;⑨在结构胶外观满刷1.2mm厚聚氨醋防水涂料,满刮一层水泥浆(内掺结构胶);⑩防水涂料面干后刮腻子找平;⑪顶棚刷刮仿瓷。 (3)板顶防水处理工艺。①拆除原有地面砖面层,局部水泥砂浆找平、晾干;②下层附加聚氨醋防水涂膜1. 5mm三遍,并沿周围墙面高起200mm;③防水层上部30mm厚1:3干硬性水泥砂浆结合层;④铺10厚防滑地砖,背面刮水泥浆粘贴,稀水泥浆擦缝。 验收标准 (1)碳纤维片材和配套胶粘剂进场时应对产品合格证、产品质量出厂检验报告、中文标志和包装完备性进行检查,并抽样对其安全性能进行复验,复验效果应吻合相干要求。 (2)做好潜伏工程验收,对各工序进行检验和验收,如不吻合要求,应立即采取补救措施或返工。 (3)碳纤维片材的现实粘贴面积应不少于设计面积,按位置误差不应大于10mm。 (4)碳纤维片材与混凝土间的粘贴质量可用小锤轻轻敲击或手压碳纤维片材外观的方法检验,总有用粘贴面积不应低于95%。当碳纤维布的空鼓面积不大于1000m㎡时,可采用针管注胶的方法进行修补,当空鼓面积大于1000m扩时,宜将空鼓部位的碳纤维片材切除,重新搭接并粘贴等量的碳纤维片材,搭接长度不应小于100mm. 对卫生间地面进行了防水处理,从源头上解决楼板渗漏题目,切断导致钢筋锈蚀必要的水源。行使灌浆料对板低进行了处理,修复了混凝土珍爱层,使楼板耐久性得到了保证。充分行使碳纤维加固技术的好处,在工期特别很是紧的情况下,对题目楼板进行了及时加固,解决了由楼板钢筋锈蚀、珍爱层脱落等题目引起的楼板强度降低题目,使楼板强度得到及时增补,恢复了卫生间的使勤奋能,延伸了建筑的使用寿命。 |
上一篇:碳纤维异形件的质量辨别方法 下一篇:野战指挥方舱内部安装体例介绍 |
